cncで製作した基板の作例

cncの記事へのアクセスが多いので、基板の作例をいくつかご紹介します。

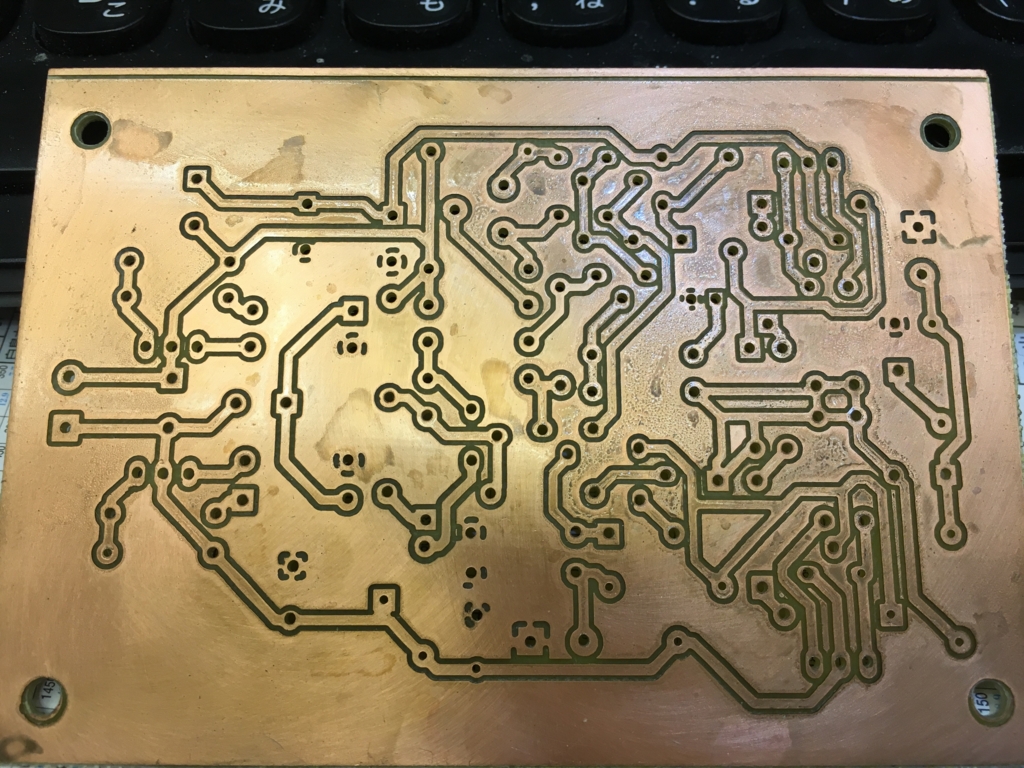

13石 パワー・アンプ用基板

f:id:upsilon2:20161118012043j:plain



最小クリアランス0.5mmで設計、0.5mmのエンドミルで加工しました。

基板サイズは100mm x 70mm、部品穴の径は0.8mmです。

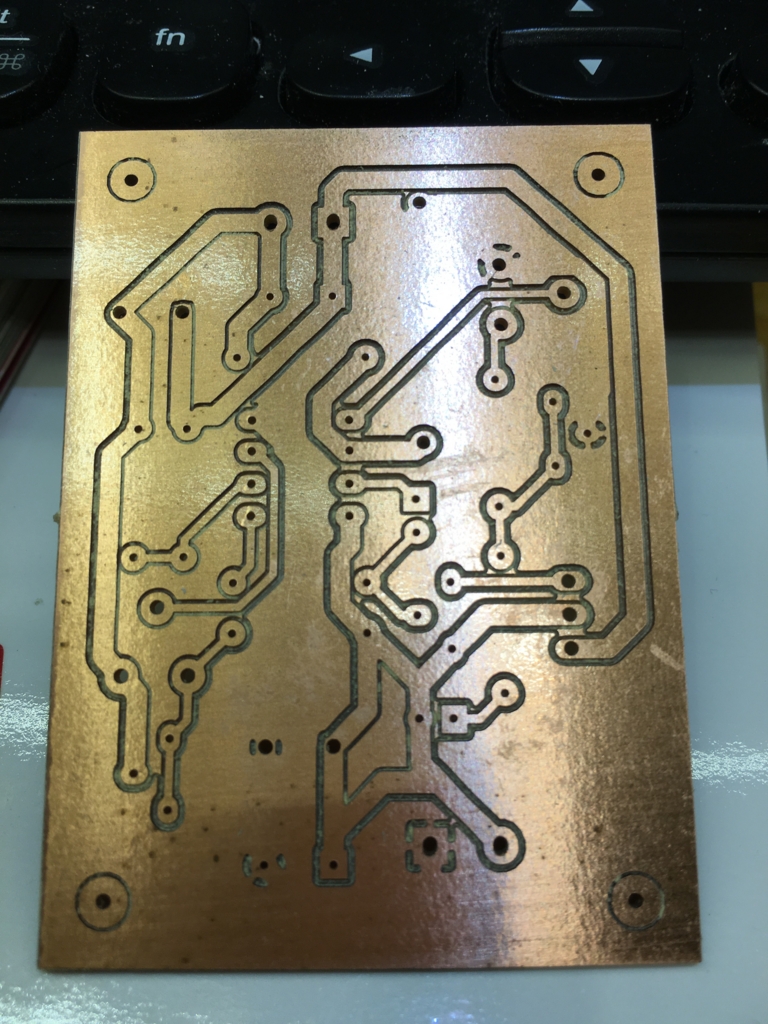

 定電圧定電流電源用基板

f:id:upsilon2:20161118012236j:plain

最小クリアランス0.25mmで設計、0.1mmのエンドミルで加工しました。

基板サイズは60mm x 40mm、部品穴の径は0.6mmです。

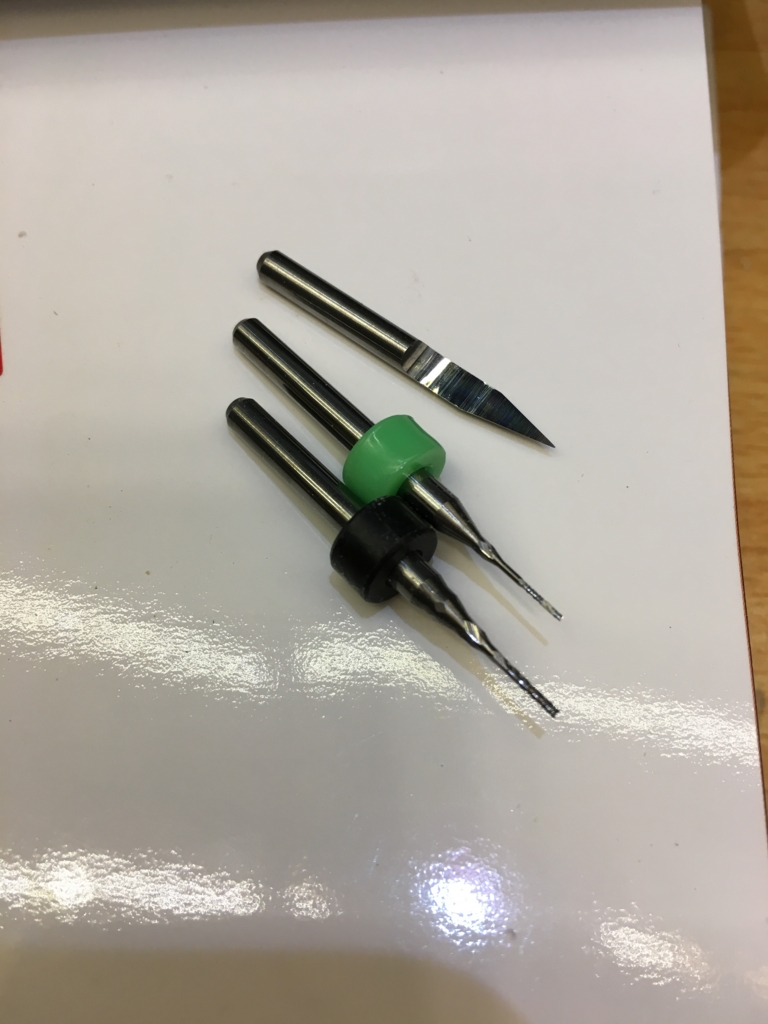

切削に使用しているエンドミル

f:id:upsilon2:20161118012528j:plain

左から1.0mm 0.5mm 0.1mm のエンドミルです。

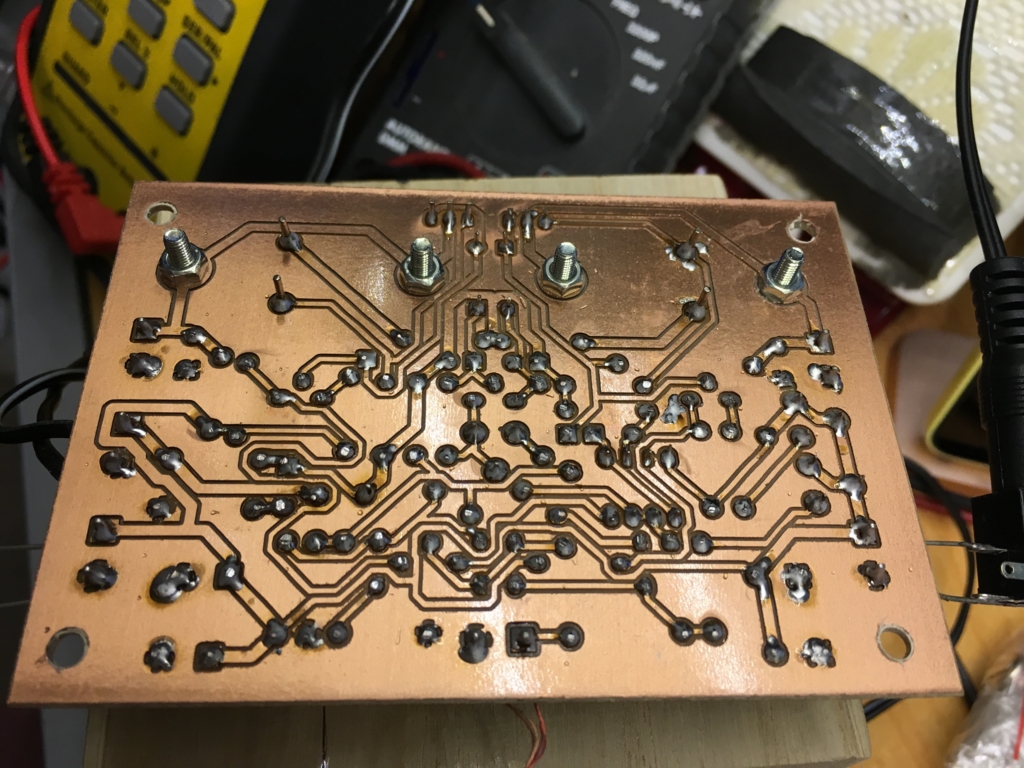

電流帰還型パワー・アンプ

f:id:upsilon2:20161118011954j:plain

f:id:upsilon2:20161118011915j:plain

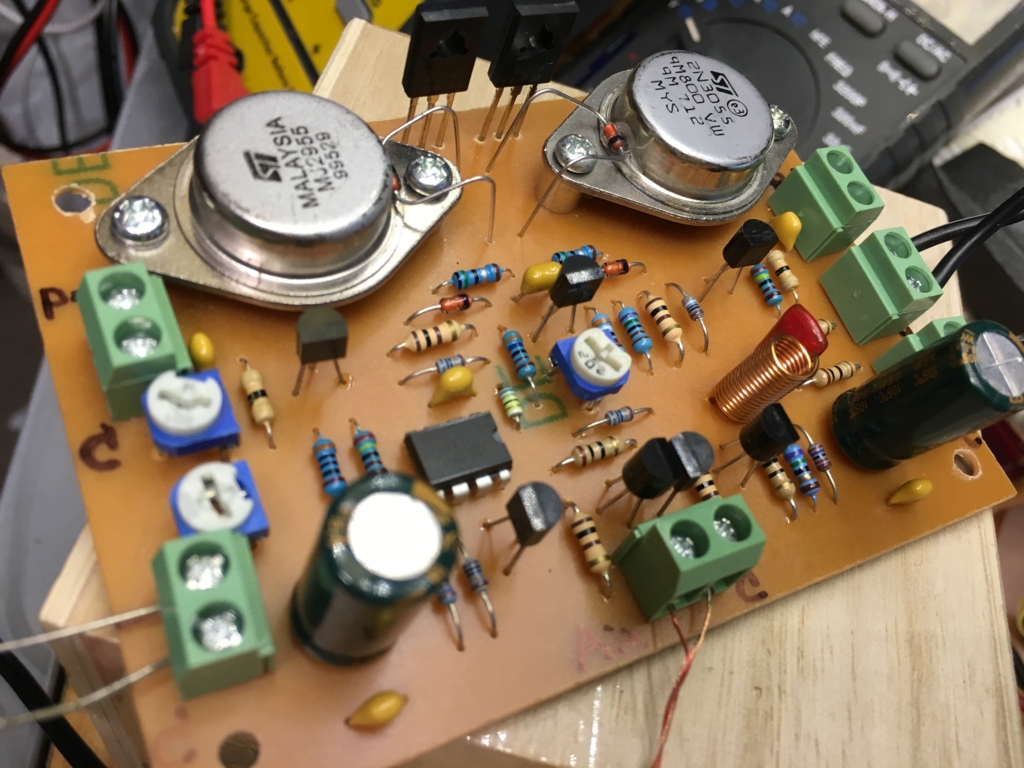

組み立て後の写真です。

基板サイズは100mm x 70mm です。
